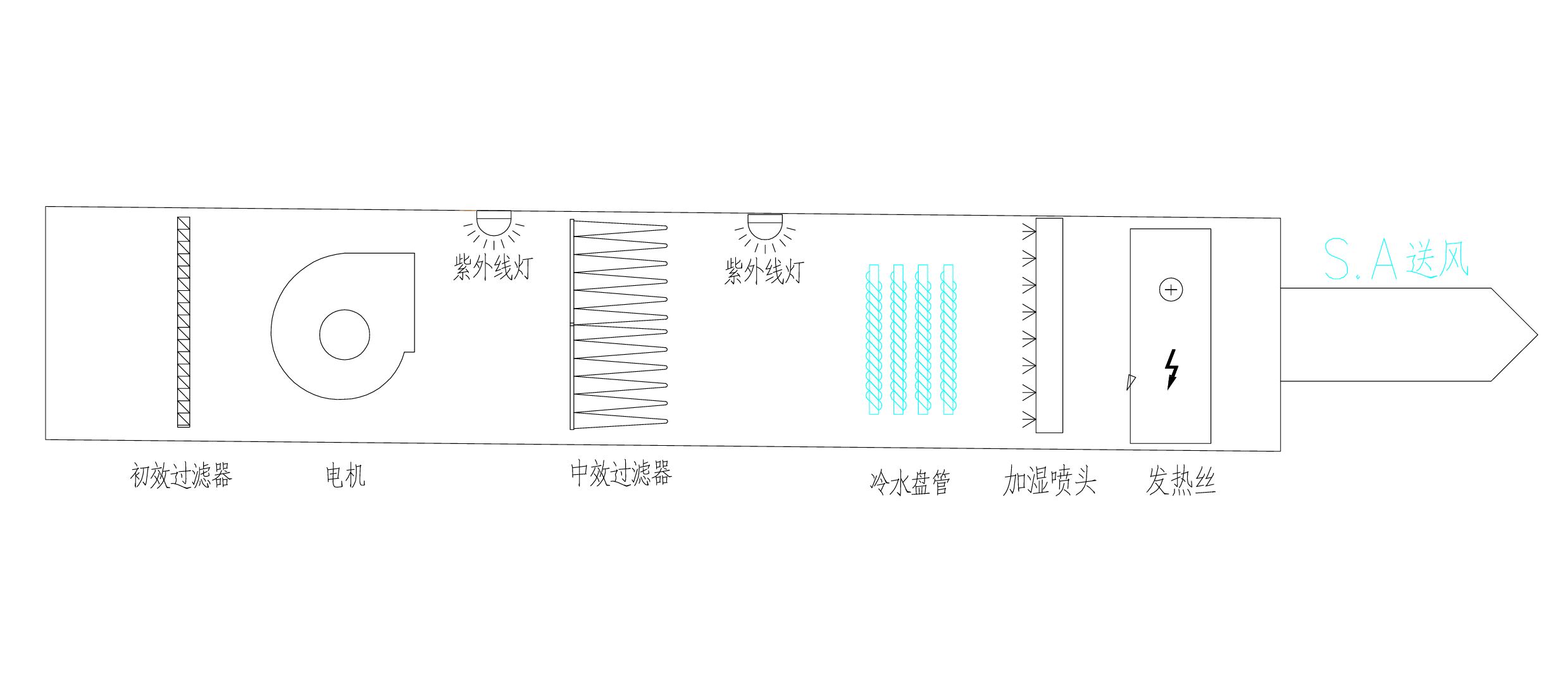

組合式空調機組是高質量空氣凈化恒溫恒濕系統的重要組成部分，國內很多品牌空調都有生產，使用場所一般相對空氣質量要求較高的場所，如：醫院手術室、醫藥車間及精密電子元件等。組合式空調由：出/入風口、低效/中效/高效過濾器、送風機、發熱絲、加濕器、紫外線殺菌燈、冷凍水盤管及箱體等組成。常見的結構如下圖：
為保證組合式空調機組能夠高質量的運作，我們針對每一個組件都進行控制，使之完美協調運行。具體控制說明如下：

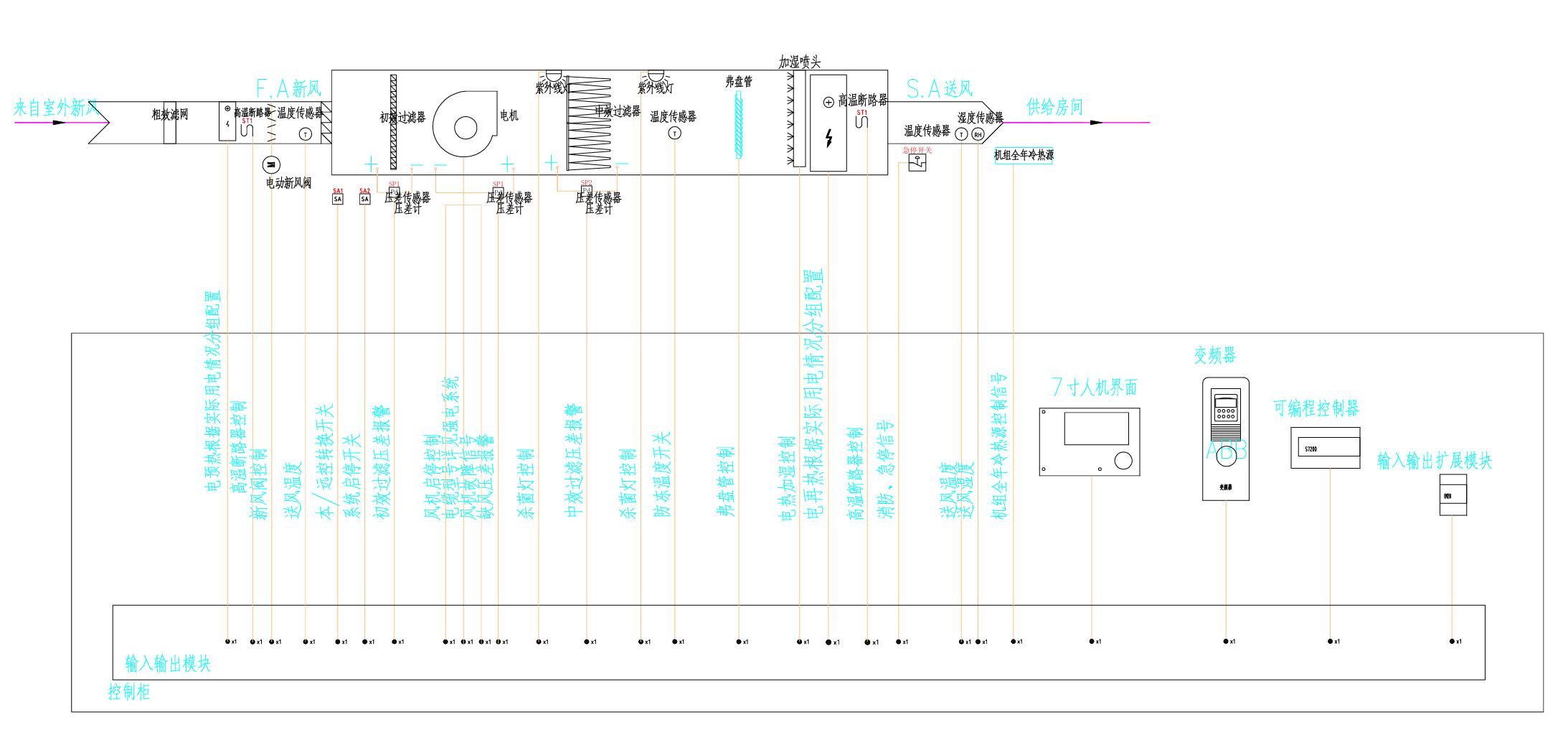

控制原理:
1.空調機組與防火調節閥和火災報警系統聯動，當風管內溫度達到70°C時，防火調節閥自動關閉，同時自動切斷空調機組風機電源。另外,當消防值班室接到火警信號時,也可由消防人員手動遠距離關閉防火調節閥, 并切斷送排風機電源。空調系統的初效,中效壓差現場及遠傳顯示,當過濾器阻力大于下列值時清洗或更換:初效過濾器的壓差>100Pa,中效過濾器的壓差>200Pa,亞高效過濾器的壓差>300Pa,高效過濾器的壓差>350Pa。
2室內溫濕度控制:
根據室外新風干球溫度和相對濕度狀況計算出焓值和露點溫度，可分為夏季工況和冬季工況。新風焓值及露點溫度根據干球溫度和相對濕度計算。當室外露點溫度＞13.5°C時，為夏季工況；當
室外露點溫度＜13.5°C，且室外溫度≤22°C時為冬季工況，其余為過渡季節工況。
（1）夏季工況：
a.室內溫度由MAU-502空調系統排風溫度T1控制：設定排風溫度T1為23°C，當排風溫度高于24°C時，PI型電動調節閥MV-M503-01開大，低于22°C時，則關小；
b.室內濕度由MAU-502空調系統排風濕度H1控制：設定排風濕度H1為55%，當排風濕度高于60%時，PI型電動調節閥MV-M503-01開大，低于50%時，則關小；
c.PI型電動調節閥MV-M503-01溫濕度同時控制，濕度優先控制。當排風濕度達到要求而排風溫度偏低時開啟電再熱：排風溫度設置為20℃。≥21℃，關小，≤19℃，開大。
（2）冬季工況：
a.室內溫度由MAU-502空調系統排風溫度T1控制：設定排風的干球溫度T1為22℃，當?shù)陀?1℃時，電加熱開大，高于23℃時，電加熱關小；
b.室內濕度由MAU-502空調系統排風相對濕度H1控制：設定H1為40%，當排風濕度高于45%時，加濕器關小，低于35%時，則開大。
（3）過渡季節工況：
a.室內溫度由MAU-502空調系統排風溫度T1控制：設定排風溫度T1為22°C，當排風溫度高于23°C時，PI型電動調節閥MV-M503-01開大，低于21°C時，則關小；
b.室內濕度由MAU-502空調系統排風相對濕度H1控制：設定H1為40%，當排風濕度高于45%時，加濕器關小，低于35%時，則開大。
3.所有設定值可根據實際運行工況進行調整。
4.根據出口段風管內的靜壓變化而進行變頻調節。主管道設置靜壓傳感器，通過測量風管內的靜壓（現場可修改）輸出信號控制變頻器。風速傳感器顯示現場風量。
5.空調送風機與排風機、電加熱、電熱加濕連鎖；啟動時，先啟動排風機，再啟空調送風機、電加熱、電熱加濕；關閉時則反之。
6.排風變風量閥根據通風櫥調節門的開度設置對應的排風風量并進行變風量控制（通風櫥具體控制見HV-010:通風柜變風量控制原理），通風櫥的房間送風設置定風量閥，房間排風設置變風量閥，根據房間壓差自動調節排風量。
7.電加熱高溫?cái)嚅_保護（≥35℃自動斷開），風柜設置無風保護。
8.控制工況：
1）正常工況：MAU-502開啟，運行控制如上；
2）密閉工況：所有電動閥關閉，系統停機；
3）消毒工況：MAU-502開啟，電動閥R503-1開啟（僅在此工況開啟），新風電動閥（F503-1）關閉，排風機與對應主管電動閥關閉，停止溫濕度控制，臭氧消毒滅菌器運行（僅在此工況打開）；
4）消毒后排風工況：MAU-502開啟，新風閥開啟至最大，排風機VEX-503與對應電動閥開啟，停止溫濕度控制，待房間臭氧濃度＜1PPM后完成消毒后排風工況；
5）值班工況：風柜調至35Hz（可調）低頻運行。
