在現代工業中，電動機的啟動往往是設備穩定運行的關鍵。電動機啟動時，如果直接施加全電壓，電動機啟動電流會是額定電流的6到7倍，瞬間的電流沖擊會對電網以及設備造成巨大的壓力，甚至可能導致電氣設備的損壞。為了避免這種問題，軟啟技術應運而生。軟啟動技術通過漸進增加電動機的電壓，從而控制啟動電流，減少電動機啟動時對電網和設備的沖擊，保障設備的安全運行。而實現軟啟動的關鍵之一便是軟啟控制柜，它負責調節電動機啟動過程中的電壓和電流。

軟啟控制柜的基本功能

軟啟控制柜的基本功能是控制電動機的啟動和停止，確保電動機在啟動過程中不會產生過大的電流沖擊，同時也能夠有效地保護電動機在運行中的過載、過壓、欠壓等故障。通過調整電動機啟動時的電壓，軟啟控制柜能顯著減小啟動電流，提高設備的使用壽命。

在軟啟控制柜內部，主要包含軟啟動器、接觸器、斷路器、熱繼電器等元件。這些元件協同工作，通過精確的電氣接線，確保軟啟動過程中的電壓和電流得到合理控制。

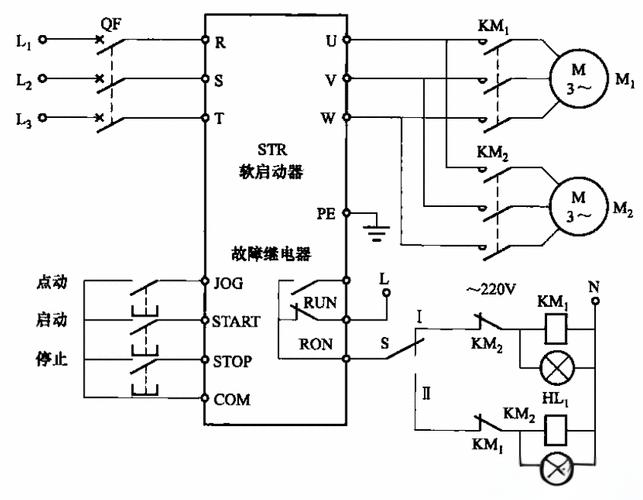

軟啟控制柜的接線圖分析

接線圖是軟啟控制柜中至關重要的部分，它通過圖示的形式將控制柜內部各個元件的連接方式和工作原理展現出來。對于電氣工程師和技術人員來說，準確理解和繪制軟啟控制柜接線圖是非常重要的，這不僅有助于安裝調試，還能在出現故障時快速定位問題。

軟啟控制柜的接線圖主要包括以下幾個部分：

電源輸入部分：

電源輸入部分通常由三相交流電源接入，連接到斷路器和軟啟動器的輸入端。通過斷路器，電源能夠在電路出現過載或短路時自動切斷電源，避免對設備造成損壞。

軟啟動器：

軟啟動器是控制柜的核心部分，主要通過調節電壓來實現軟啟動功能。接線圖中，軟啟動器的輸入端接入電源，輸出端則連接到電動機。軟啟動器內部通常有多種控制方式，如恒流控制、恒壓控制等，接線圖需要根據實際需求選擇適當?shù)慕泳€方式。

接觸器和繼電器：

接觸器是控制電路通斷的關鍵元件，通常用于實現電動機的起?？刂?。繼電器用于保護電路，確保電動機在啟動、運行過程中不出現過載等故障。接線圖中，接觸器的線圈端與軟啟動器的控制端相連，而接觸器的常開觸點則用于控制電動機的電源通斷。

熱繼電器：

熱繼電器用于保護電動機在過載情況下的運行。當電動機的電流超過設定值時，熱繼電器會自動斷開電源，防止電動機因過載損壞。接線圖中，熱繼電器與接觸器相連，確保電動機的安全運行。

控制端子和信號燈：

控制端子用于連接控制電路，信號燈則用于顯示軟啟動過程中的運行狀態。接線圖中，信號燈通常與軟啟動器的控制端相連，用于指示設備的啟動、運行和故障狀態。

軟啟控制柜接線圖的安裝與調試

接線圖雖然是軟啟控制柜中最重要的部分之一，但僅僅理解接線圖是遠遠不夠的。正確的安裝和調試同樣至關重要。在安裝過程中，需要根據接線圖的指導，確保每一個元件的接線都準確無誤。在調試過程中，技術人員需要檢查電動機的啟動情況、保護功能是否正常，確保軟啟動過程中的電流波動在可接受的范圍內。

軟啟動在工業中的應用

軟啟動技術廣泛應用于各類大型電動機的啟動，尤其是在礦山、冶金、水泥、電力、化工等行業中。由于這些行業的電動機功率較大，直接啟動會導致電流沖擊過大，甚至可能引起電網的波動。而通過軟啟動，可以有效地避免這些問題，提高設備的運行穩定性，降低維護成本。

例如，在水泥廠中，球磨機等大型設備通常需要較長時間的啟動過程，通過軟啟動控制柜，可以平穩地提升電動機的電壓，避免突然啟動對設備造成的損害。

在以上內容中，我們已經對軟啟控制柜的基本構造及接線圖做了初步分析。我們將進一步深入探討軟啟控制柜的工作原理、應用案例及其帶來的實際效益。

軟啟控制柜的工作原理

軟啟控制柜通過調節電動機的啟動電壓，從而達到減小啟動電流的效果。軟啟動的基本原理是利用電子元件（如晶閘管）逐步增加電動機的電壓，使電動機從零到額定電壓的過程中，電流逐漸增大，避免了電流突增造成的電氣沖擊。

起始階段：

當電動機啟動時，軟啟動器的控制電路首先向電動機施加一個低電壓。這時，電動機的轉速較低，啟動電流也相應較小，避免了電流過載對電氣設備的沖擊。

加速階段：

隨著電動機轉速的逐步提高，軟啟動器逐漸增加電動機的電壓，電流也隨之增加。在這一過程中，電動機的啟動電流保持在一個可控的范圍內，避免了電網電流突變的情況。

穩定階段：

當電動機達到額定轉速時，軟啟動器完全將電壓提升至額定電壓，電動機進入正常運行狀態，軟啟動過程結束。

軟啟動技術的優勢

減少電流沖擊：

軟啟動可以有效減少電動機啟動時的電流沖擊，從而減小電網的負荷波動，保證電氣設備的安全性。

延長設備壽命：

通過平穩啟動，電動機和其他電氣設備的機械沖擊和電氣沖擊都得到了有效緩解，設備的使用壽命得以延長。

節省能源：

軟啟動控制柜通過優化電動機啟動過程中的電壓和電流，能夠有效節省能源，降低電力消耗，具有良好的環保效益。

保護電動機：

軟啟控制柜能夠在電動機過載、過壓、欠壓等情況下及時斷開電源，保護電動機不受損壞。

實際應用案例分析

在實際應用中，軟啟控制柜已廣泛應用于各類機械設備中。例如，礦山行業中的提升機、石料廠中的破碎機等，都是依賴軟啟控制柜來平穩啟動，避免突發電流對設備的損害。在一些電力、化工、冶金等行業中，軟啟動控制柜也被用于大型電動機的啟動，確保電力系統的穩定運行。

軟啟控制柜的市場前景

隨著工業化進程的加快，電動機及其相關設備的應用越來越廣泛，軟啟控制柜的需求也將不斷增加。尤其是在智能制造、自動化控制等領域，軟啟控制柜將發揮更加重要的作用，幫助企業實現高效、穩定的生產過程。

軟啟控制柜作為電動機啟動系統中的核心設備，對于提升電氣設備的穩定性和可靠性具有重要意義。通過深入理解軟啟控制柜的接線圖及工作原理，能夠更好地進行設備安裝、調試和維護，從而有效提高生產效率并降低故障率。
