          基于上位機開發_開利空調集中控制系統，在樓宇自控或機房自動化項目中，如僅僅通過外部干接點控制冷水機組，除了能獲取故障及運行狀態外，沒有更多的信息，只能做做簡單的啟停聯鎖，但是在像冷機群控、變流量等應用場合，必須通過通訊接口與冷水機組溝通。

          開利空調(Carrier)是全球最大的中央空調制造商之一，從上世紀80年代起，大部分產品轉向直接數字控制，并采用了私有的CCN(Carrier Comfort Network)網絡協議，不對外開放，除非整個BA系統從上至下采用CCN方案，否則必須購買網關模塊才能與冷機通訊。

          開利官方的網關模塊從早期的Dataport/Datalink(ASCII碼協議，須二次轉換)，到33cntran485(Modbus及Bacnet mstp協議)、33cntranlon(lonwork協議)、sim、ivu、WebCtrl，都價格不菲、調試不便、功能受限。

開利空調集中控制系統作用及功效
開利空調集中控制系統的任務是提供給客戶安全、健康、舒適、溫馨的生 活與高效的工作環境，并能保證建筑物中空調設備運行的經濟性和管理的智能 化。其主要的功能及作用有以下幾個方面：
1.節省能源。通過自動控制和集中管理使設備高效協調運行，減少建筑物能 源消耗。
2.保持建筑物中最佳環境。對建筑物中溫度、濕度、二氧化碳濃度、粉塵的 含量及照明的最優化控制，使建筑物具有良好的工作和生活環境。
3.節省人工及提高管理的效率。通過對建筑物中空調設備的集中監控可提高 物業管理人員的工作效率，降低他們的勞動強度和精簡物業管理人員。
控制系統界面及詳細說明
本工程包括2個控制子系統：冷源系統控制子系統與空調末端控制子系統。
♦ 冷源系統控制子系統包括兩臺 30HXC 螺桿式冷水機組及其相應外圍設備 （如冷凍水泵、冷卻水泵、冷卻塔）的連鎖控制、加卸載臺數控制、定時控 制、旁通壓差控制等。
♦ 空調末端控制子系統包括共7臺組合式空調機組的溫度控制、去濕加濕控制、 定時控制等，及其聯網控制。
一、 冷源系統控制子系統
1、冷源系統的監控界面

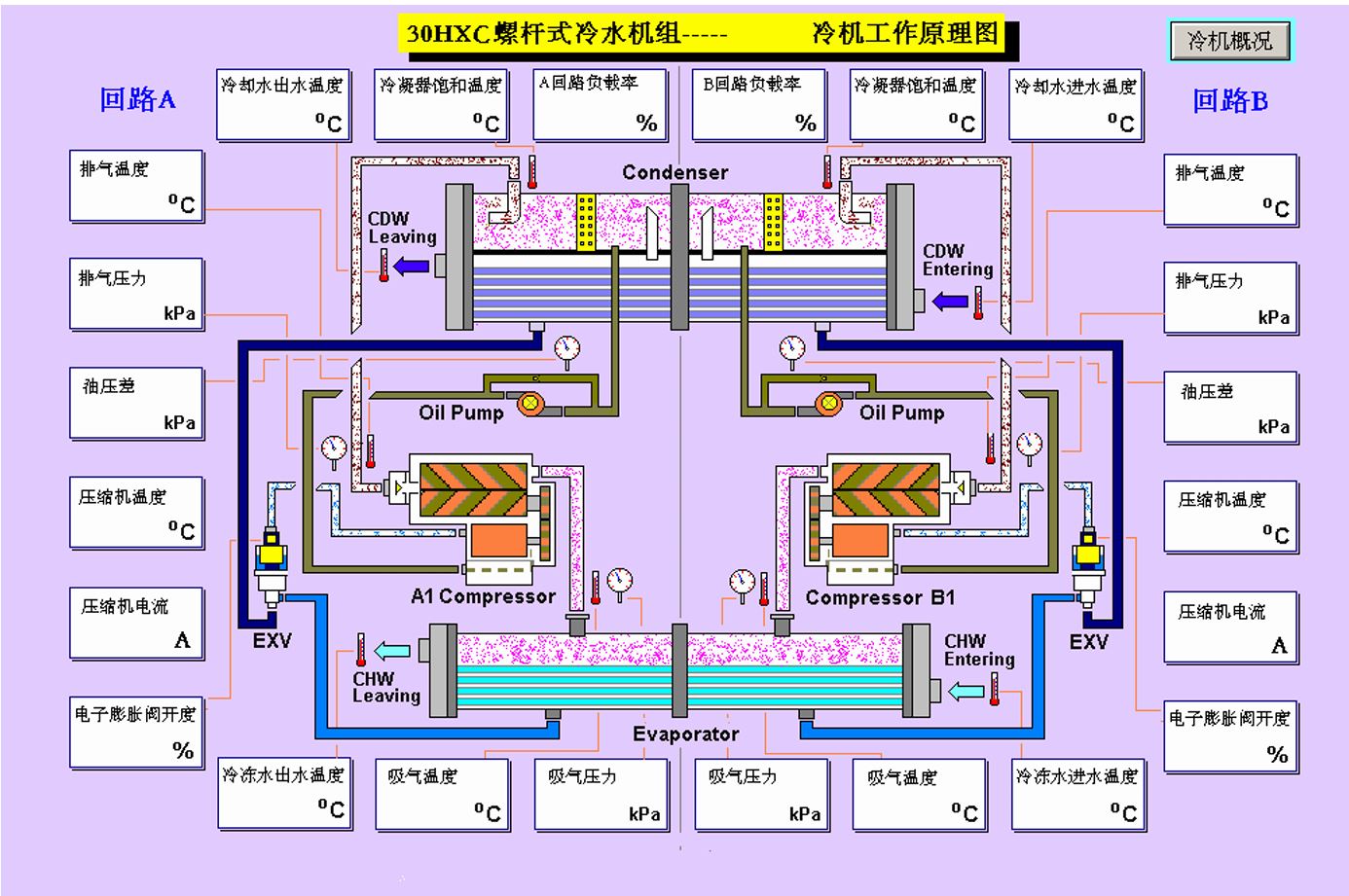

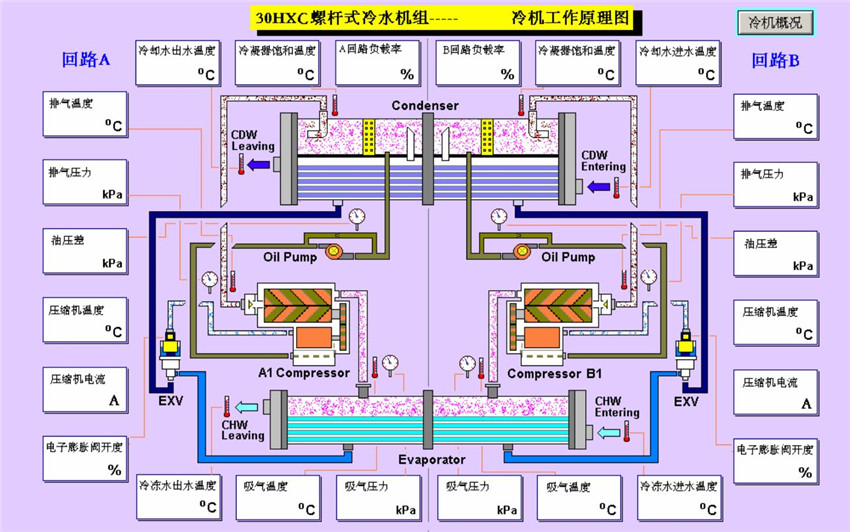

本工程的冷源工作流程大致介紹如下： 圖中冷機的左側是冷凍水回路，冷機制出的冷凍水（通常是7℃）送至建筑 物各處空調末端，從建筑物各處空調末端回來的溫度較高的冷凍水再由冷凍一次 泵打入冷機，再次制冷，如此循環。 圖中冷機的右側是冷卻水回路，冷卻水泵把從冷卻塔回來的已冷卻的水打入 冷機用以帶走熱量，從冷機出來的冷卻水被送入冷卻塔冷卻，冷卻后再被冷卻泵 打入冷機，如此循環。
通過此監控界面，操作員可方便的查看并管理如下參數：
1）一次冷凍泵和冷卻泵的運行狀態、手/自動狀態、遠程強制開關或恢復自動控 制。
2）冷凍水進口蝶閥和冷卻水進口蝶閥的全開、全關狀態、遠程強制開關或恢復 自動控制。
3）冷機的運行狀態和工作模式。
4）冷凍水總送水溫度，冷凍水總回水溫度，冷凍水負荷側回水溫度，冷卻水總 回水溫度，冷卻水總出水溫度。
5）冷卻塔風機的運行狀態、手/自動狀態、遠程強制開關或恢復自動控制。
冷機加卸載監視圖

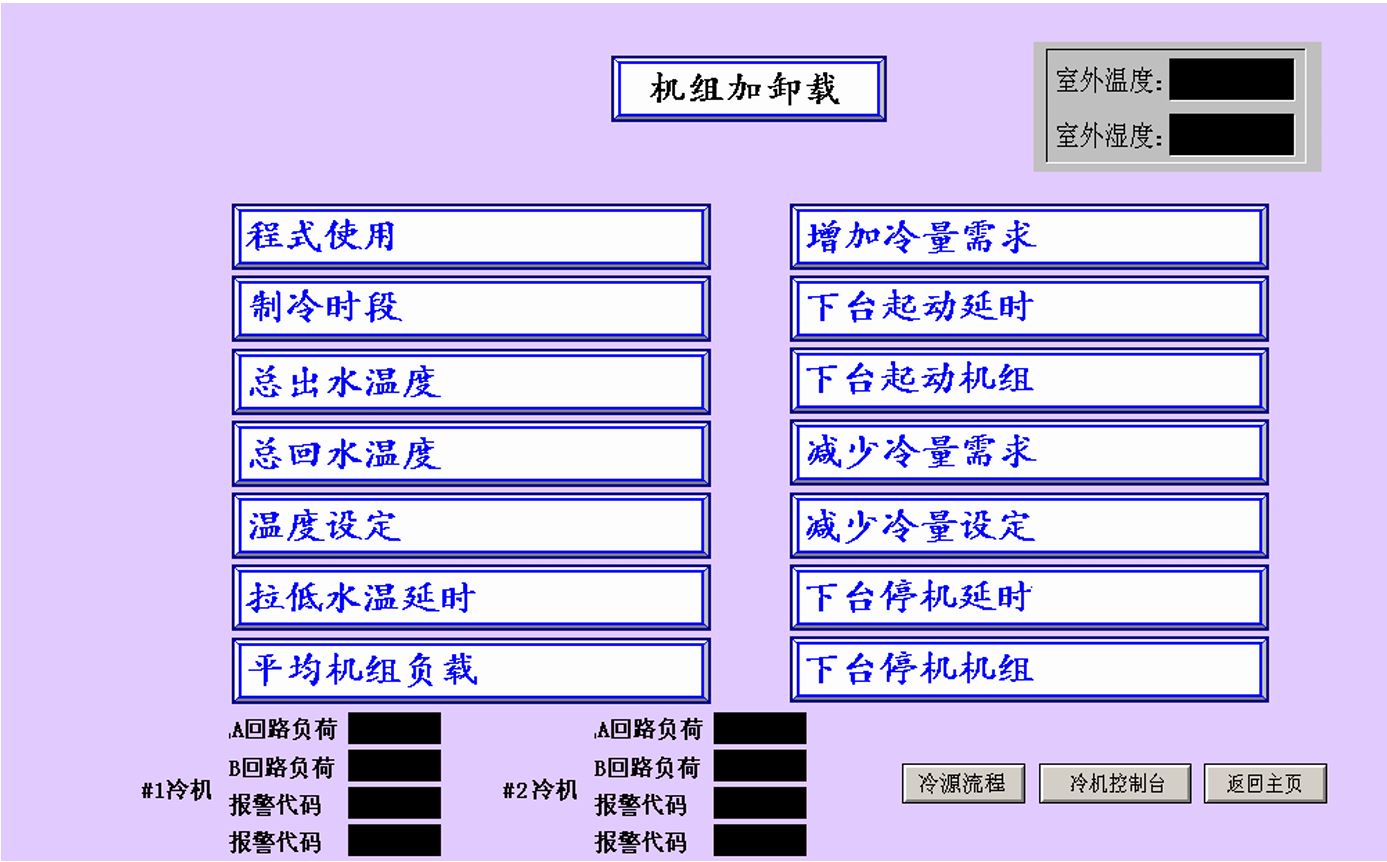

下圖是冷機的加卸載監控界面。通過此界面，用戶可以了解到整個一次冷源系統 由于負荷端的變化而發生的冷機加卸載的變化，具體為：CSM 加卸載程序是否 使用，是否處于制冷時段，總供回水溫度與出水溫度設定值比較，ACR/RCR增 機/減機程序的判斷結果，下一臺準備加載的冷機序號，是否決定加載等。
冷機啟停順序
冷機群控的另一大控制策略是冷機的啟停順序。通常有2種順序：
1) 指定冷機的啟停順序 2) 根據每臺冷機的累積運行時間來安排冷機的啟停順序。
本工程使用的是第二種方法，具體說明如下：

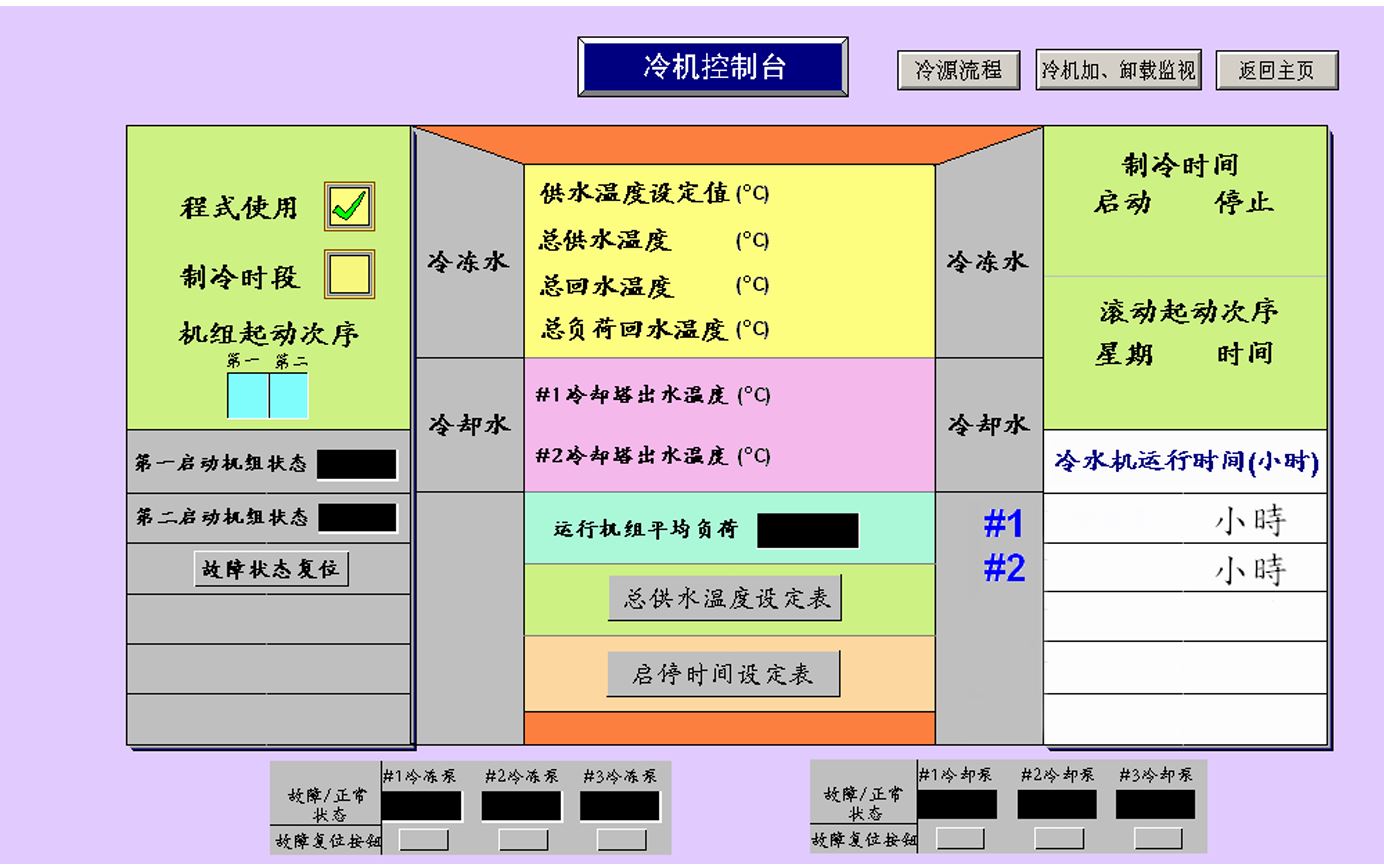

圖中“冷水機運行時間（小時）”指示的是每臺冷機的累積運行時間。 冷機的啟停順序就是根據每臺冷機的累積運行時間來安排。哪臺冷機的 累積運行時間短，哪臺冷機就會首先投入使用。這樣做的目的是讓每臺 冷機運行的時間長度比較平均，有利于保護機組，延長機組的使用壽命。
“滾動啟動次序”指由于冷機的啟停順序是根據每臺冷機的累積運行時 間來排序的，故這個每臺冷機的累積運行時間將每星期比較一次，然后 重新排序。這個比較、重排序時間就由以下兩個參數顯示： “星期”指示的是在星期幾開始比較、重排序。顯示的是“1~7”，代表 星期一至星期日。 “時間”指示的是在幾點開始比較、重排序。顯示的是“00:00~23:59”。
冷機內部參數的監測顯示
冷機群控系統中的一個重要功能是：監測每臺冷機的一些重要工作參數， 并將其參與冷機群控管理。每臺Carrier冷機都配有CCN網絡通訊接口，只要把 冷機的網絡通訊接口直接聯入CCN網絡，即可方便的采集每臺冷機的所有內部 參數。

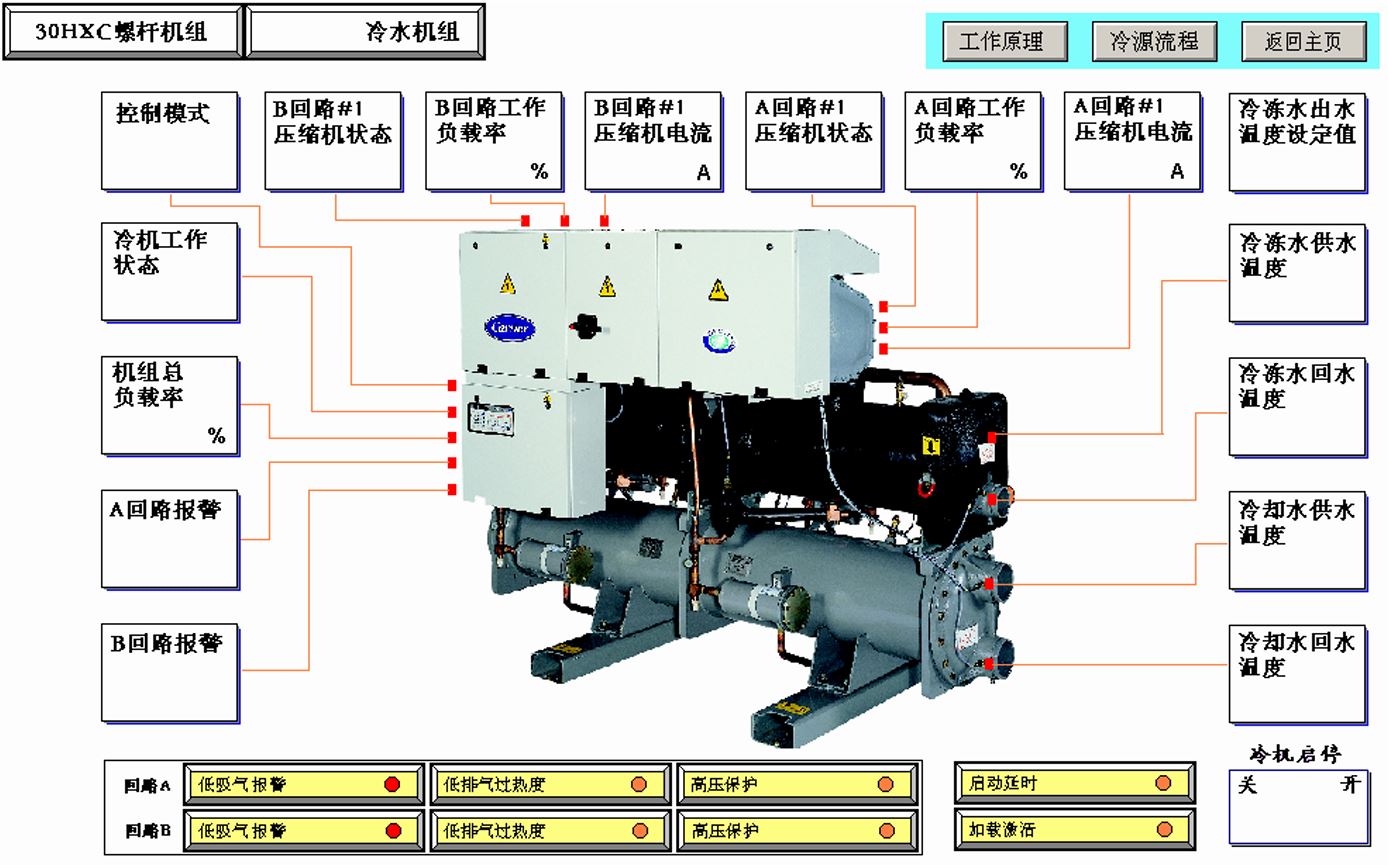

如上圖所示，冷機中的各類溫度、壓力、壓差、百分比、設定值等參數一 目了然。這對于了解冷機的工作情況，并進行故障分析、能量計算等都十分方便 和必要。圖形中的一些關鍵參數如超限，將會自動報警，提醒操作者注意。
