資料名稱：單頭水冷螺桿空調機組PLC程序（含CAD接線圖）
硬件要求：CPU224+EM231+TD400文本屏(西門子S7-200CN)

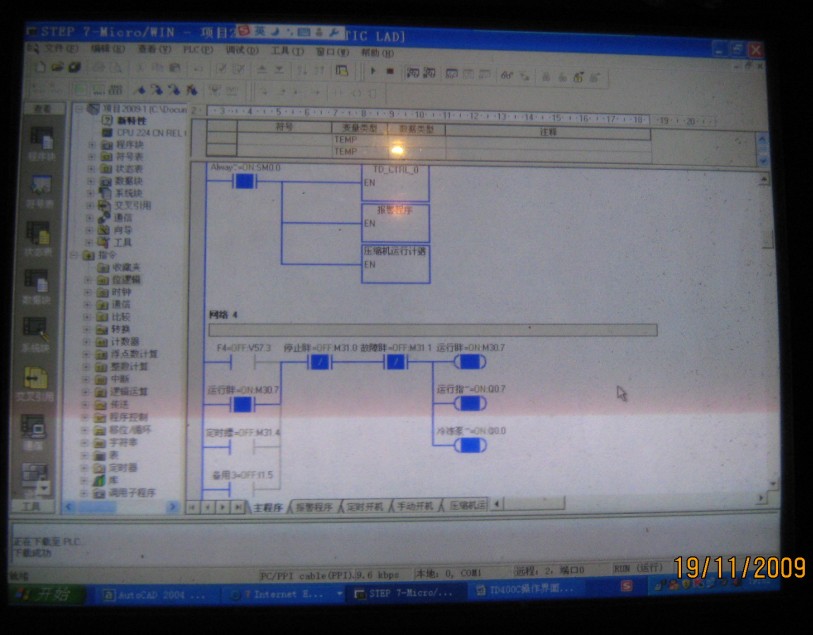

編程軟件：s7-200 microwin v4.0 sp6/sp7/sp8/sp9

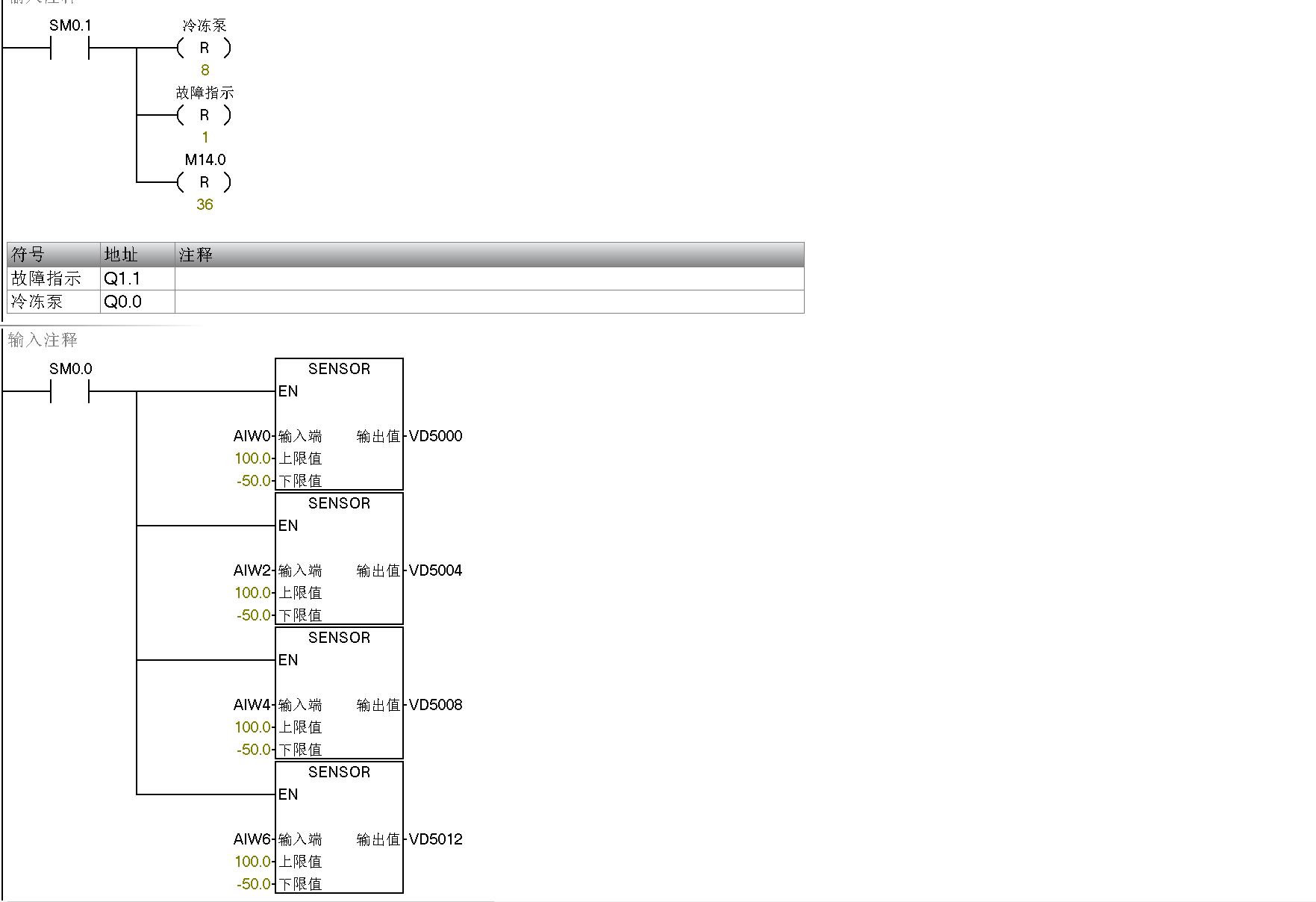

程序說明：1） 程序包括：啟動程序、模擬量轉換程序、卸載/加載程序、保護程序及報警程序。

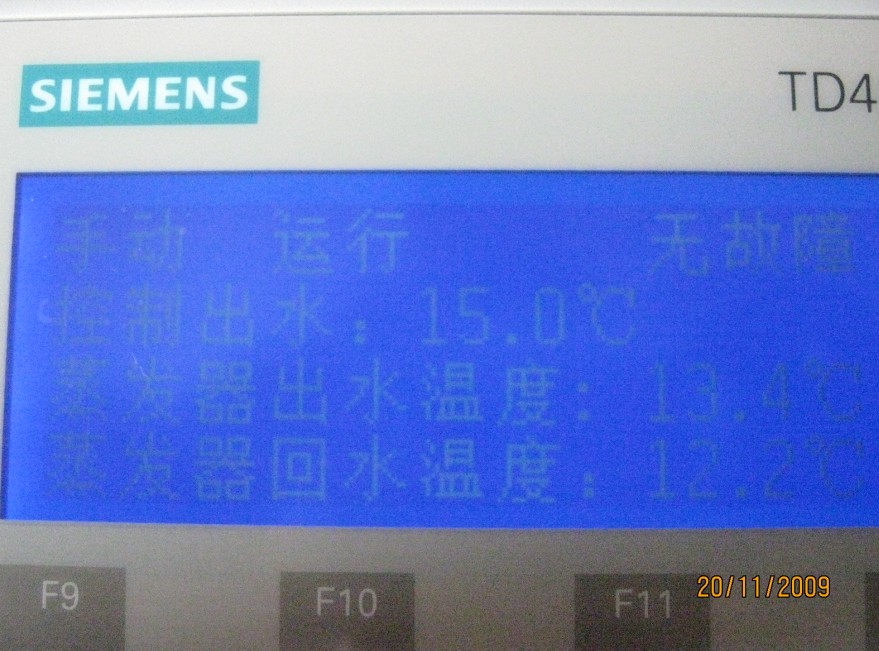

2）文本屏顯示蒸發器實時進/出水溫度、實時能量百分比、溫度設定值及故障報警等；
3) 通過文本屏可實現開機/停機；參數設置（溫度設置及報警值設置）；查看歷史故障及故障復位等。

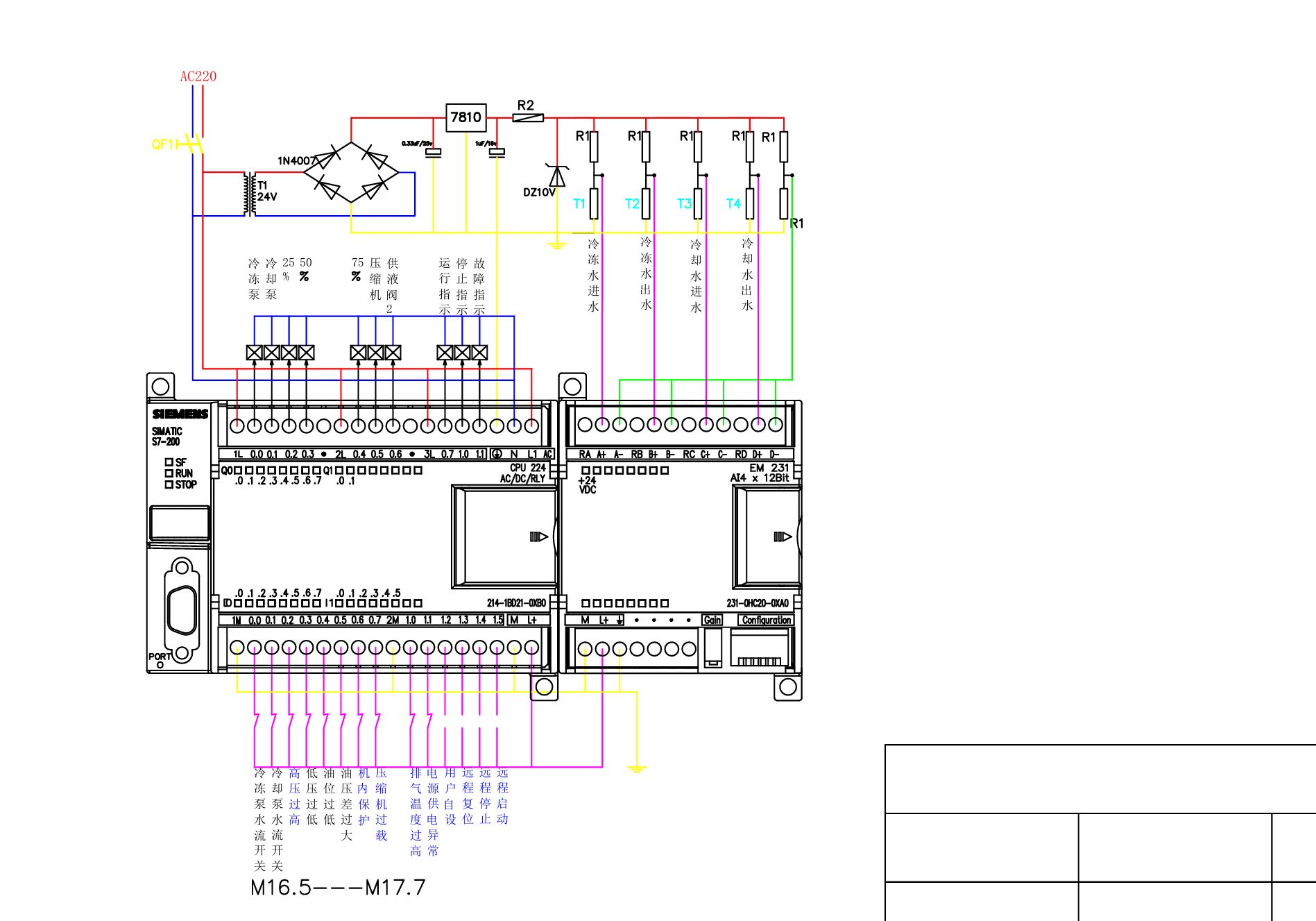

螺桿機組控制比較復雜，能量控制是通過螺桿機頭上的三只電磁閥的開斷來移動壓縮機內部的滑閥，達到調節壓縮機吸氣口冷媒的流量；流量的大小可調節冷水機組的溫度；由于是三只電磁閥調節流量，所以能量調節的級數是：0%、33%、70%、100%（0%是斷開螺桿機頭的電源）。溫度控制方面一般是根據蒸發器的回水溫度來調控，對應螺桿機頭的能量調節分級進行溫度控制；本程序都有詳細說明，包括接線圖。是研究或維修螺桿冷水空調機組的重要資料，希望對大家有幫助哦！
技術支持: 13925047020(微信同號),可協助上門調試!
