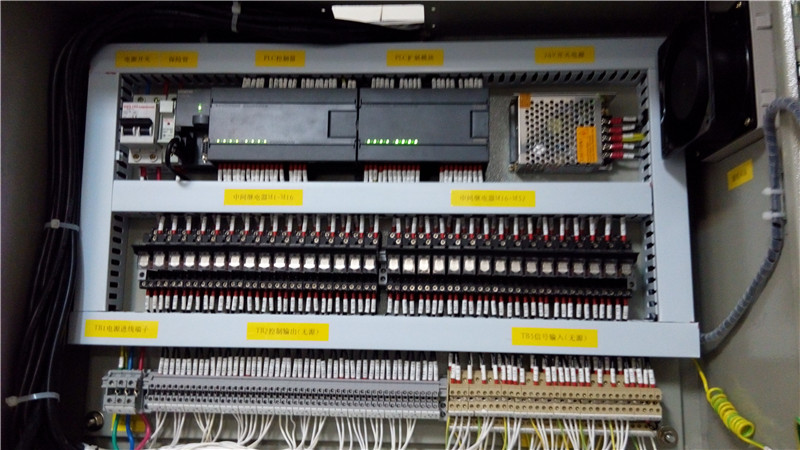

該項目通過PLC控制柜實現對16臺江森電動閥按時間段實現開/關閥門的功能

一、 參數說明：

控制設備：電動閥門；
設備數量：16個(其中1個備用)；
供電功率：500W；
最大負載：5A
使用功能：手動/自動；
控制模式：7寸觸摸屏；
自動模式：16×8個時間段；
其它控制：無；
尺寸規格：700mm*500mm*250mm(長×寬×厚)

二、 產品選配：
中央控制器：西門子200系列___CPU226CN；
觸  摸  屏：西門子Smart700IE ；

三、 界面說明：

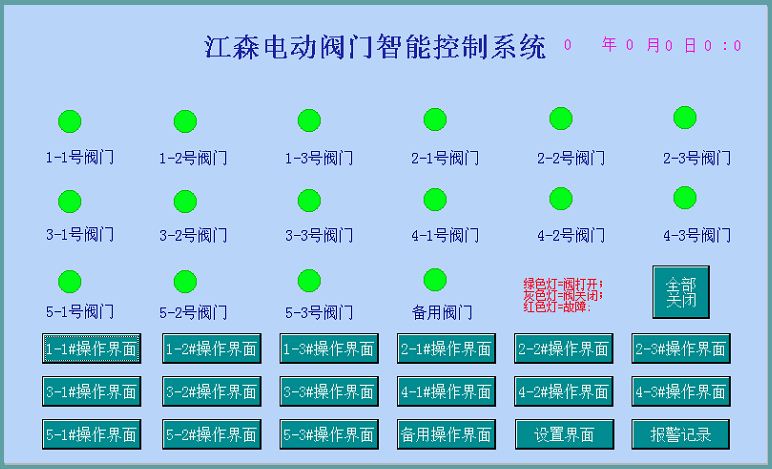

運行界面：閥門開/關狀態圖(16個閥門開/關狀態圖)

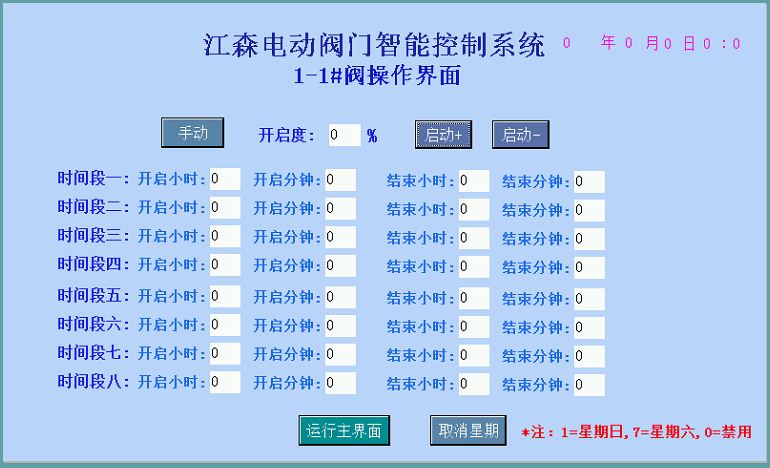

設置界面：八個時間段設置(每個閥門獨立設置)；
          時間段包括：【星期：1~7】【時：00~24】【分：00~60】
          節假日：【星期：1~7】(排除)

四、 操作說明：

   手動開啟閥門：點擊手動按鈕(默認手動狀態)，再點擊啟動按鈕。
   調節閥門大小：點擊  + 按鈕：閥門以10%遞增打開；點擊 – 按鈕：閥門以10%遞減關閉。
   自動開啟閥門：點擊自動按鈕(默認手動狀態)，閥門將按時間段自動啟動(默認為全開)。
全部急停(僅用于消防)：點擊急停按鈕，在任何狀態下，所有閥門全部關閉。
時間段設置：點擊設置按鈕，轉換到設置界面，分別有16×8個時間段設置。

五、 時間段設置說明：

1)  每個時間段：起始時間必須小于終止時間，且間隔不得小于180秒。
2)  第一個時間段必須小于第二個時間段，第二個時間段必須小于第三個時間段…如此類推。時間段間隔應不小于30分鐘。
3)  設置節假日后，系統運行至設定的節假日期間，所有時間段失效！
4)  每一個閥門都可以獨立設置時間段。

中間繼電器：歐姆龍；
其它的配件：略；
